高壓接地線的特點、組成、注意事項和分類
2018年01月16日
高壓接地線結構特點:
1. 由導線端線夾.短路線.匯流夾.接地線.接線鼻.接地端線夾或臨時接地極以及接地操作棒等組成.
2. 導線端和接地端的線夾采用優質鋁合金壓鑄.與其配套的緊固件金屬均經鍍鎳處理.
3.接地操作棒采用絕緣性能與機械強度俱佳的高級環氧樹脂.玻璃纖維精制而成.同時對操作手柄加裝硅橡膠護套.合牢固.絕緣更為安全可靠.
4.短路線與接地線采用多股優質軟銅線絞合而成,并外覆柔軟.耐高溫的透明絕緣護層.可以防止使用中對接地銅線的磨損.確保作業人員在操作中的安全.
5.接線鼻和匯流夾與接地銅線及外護套采用壓接新工藝,軟連接可有效地防止使用時連接處銅線斷股.提高了接地線的可靠性和使用壽命.
同類產品:低壓接地線.高壓接地線.短路接地線.便攜式接地線.手握母排接地線.室外雙舌接地線.平口螺旋接地線.可拆卸接地棒.
高壓接地線組成:
1.室外接地線的組成:雙舌接地棒(現在是紅色的接地棒) 軟銅線 銅鼻子 地釘 (又稱壓鑄雙舌接地線)
2.室外高壓接地線由鋁合金壓鑄線夾(雙舌頭.掛鉤式)與導線組成.可根據需要制成三分叉.四分叉.單相多種形式.該接地線工藝精致.結構輕巧.適用室外高壓之用.
高壓接地線使用注意事項
(1)工作之前必須檢查高壓接地線。軟銅線是否斷頭，螺絲連接處有無松動，線鉤的彈力是否正常，不符合要求應及時調換或修好后再使用。
(2) 掛高壓接地線前必須先驗電，未驗電掛接地線是基層中較普遍的習慣性違章行為，而驗電的目的是確認現場是否已停電，能消除停錯電、未停電的人為失誤，防止帶電掛接地線。
(3) 在工作段兩端，或有可能來電的支線(含感應電、可能倒送電的自備電)上掛高壓接地線。實際工作中，常忽略用戶倒送電、感應電的可能，深受其害的例子不少。
(4) 在打接地樁時，要選擇粘結性強的、有機質多的、潮濕的實地表層，避開過于松散、堅硬風化、回填土及干燥的地表層，目的是降低接地回路的土壤電阻和接觸電阻，能快速疏通事故大電流，保證接地質量。
(5) 不得將高壓接地線掛在線路的拉線或金屬管上。其接地電阻不穩定，往往太大，不符合技術要求，還有可能使金屬管帶電，給他人造成危害。

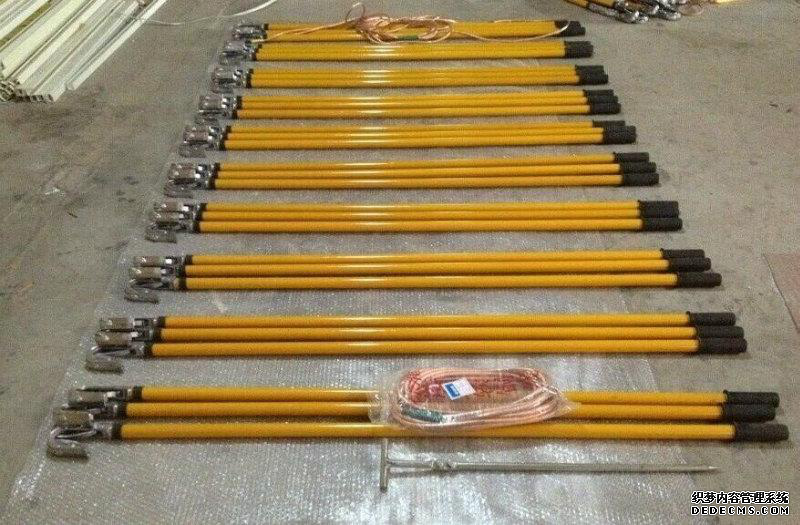

高壓接地線展示圖
高壓接地線是用于線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。
高壓接地線分類
（1）高壓接地線按照使用環境可以分為：室內母排型接地線（JDX-NL）和室外線路型接地線（JDX-WS）。
（2）高壓接地線按照電壓等級可分為：10KV接地線，35KV高壓接地線，110KV接地線，220KV高壓接地線，500KV高壓接地線。
